Реле повторного пуска РПП-2Д

Реле повторного пуска РПП-2Д

Назначение

Реле повторного пуска РПП-2Д с дисплеем предназначено для автоматического включения (повторного пуска) низковольтных (0,4 КВ) асинхронных электродвигателей после их отключения, вызванного снижением напряжения питающей сети или полным отключением напряжения (перерывом электроснабжения).

Реле повторного пуска РПП-2Д, поставляемые нашим предприятием, это инновационное решение, на рынке электротехнического оборудования.

Реле повторного пуска РПП-2Д разрабатывались, основываясь на многолетнем производственном опыте, с учётом накопленной компетенции лучших специалистов страны в области электротехники.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле РПП-2Д имеет встроенный дисплей и клавиатуру, что позволяет отображать состояние работы ЭУ и задавать все необходимые уставки.

Реле РПП-2Д контролирует напряжение питания в каждой фазе ЭУ и напряжение на кнопках управления ЭУ «ПУСК» и «СТОП».

Реле регистрирует информацию о количестве аварийных отключений, а также нормальных отключений электродвигателя кнопкой "СТОП". Максимальное число регистрируемых отключений - 255.

Реле повторного пуска РПП-2Д регистрирует дату и время до восьми последних по времени аварийных отключений и повторных пусков электродвигателя.

Реле повторного пуска РПП-2Д обеспечивает выдачу команды на повторный пуск, если уровень напряжения сети превышает значение установки Umin, регулируемой в пределах от 180 до 500 В c шагом 2 В.

Реле повторного пуска РПП-2Д обеспечивает выдачу команды на повторный пуск, если длительность перерыва электроснабжения не превышает значения уставки Тпэсн, регулируемой в пределах от 1 до 20 сек. c шагом 1 сек.

Реле повторного пуска РПП-2Д не выдает команды на повторный пуск, если двигатель нормально отключен кнопкой "СТОП".

Реле повторного пуска РПП-2Д обеспечивает задержку выдачи команды на повторный пуск после восстановления питания Тзд, регулируемую в пределах от 0 до 255 сек. c дискретностью 1с.

Номинальное коммутируемое напряжение контактов реле повторного пуска (самозапуска) -220 или 380 В.

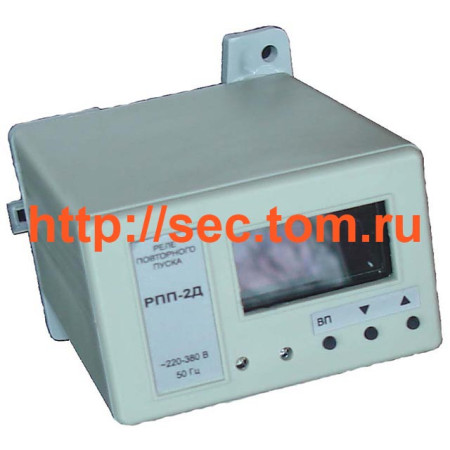

Внешний вид реле РПП-2Д

Принцип работы реле РПП-2Д

1. Исходное состояние: Оборудование работает, реле находится в режиме ожидания.

2. Исчезновение напряжения: Происходит кратковременное отключение питания (например, при срабатывании АВР). Электродвигатель останавливается, контактор отключается.

3. Восстановление питания: Напряжение возвращается в норму. Реле проверяет:

· Время отсутствия питания (если оно не превысило допустимое, реле переходит к пуску).

· Наличие сигнала о том, что до отключения оборудование работало.

4. Обратный отсчет: Реле запускает таймер задержки повторного пуска (ТАПВ). Это время необходимо для стабилизации напряжения и предотвращения одновременного запуска всех механизмов (создания пиковых нагрузок).

5. Автоматический запуск: По истечении установленного времени задержки внутренний ключ (контакт) реле замыкается на короткое время (0,5 сек), подавая питание на катушку пускателя. Оборудование запускается вновь.

 Технические характеристики

Максимальный ток выходных контактов реле РПП-2Д - 20 А.

Мощность, потребляемая реле РПП-2Д от сети - не более 20 ВА.

Питание реле осуществляется от сети переменного тока напряжением  (220 ± 22) В или (380 ± 38) В частотой (50 ± 0.5) Гц.

Масса реле РПП-2Д - не более 150 г.

Габаритные размеры ДхШхВ 105х75х78мм.

Реле РПП-2Д изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

Комплект поставки реле  РПП-2Д

Реле повторного пуска  РПП-2Д  - 1шт

Паспорт на реле  РПП-2Д - 1шт

Технический паспорт реле РПП-2Д

Технический паспорт реле РПП-2Д скачать
