Реле контроля нагрузки С-200

Реле контроля нагрузки С-200

Назначение

Реле контроля нагрузки С-200 предназначено для установки в цепях питания однофазных электроустановок с питанием от сети переменного тока промышленной частоты 50 Гц номинальным напряжением 220 (230) или 380 (400)В для защиты от аварийных режимов работы.

Изготавливается девяти номиналов: С-200-2.5, С-200-5, С-200-12.5, С-200-25, С-200-50, С-200-125, С-200-250, С-200-500 и С-200-1250, соответствующих пределу уставки номинального тока электроустановки в амперах.

Мы стараемся предоставить нашим потребителям оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечает всем требованиям и стандартам, а также ожиданиям и потребностям самых взыскательных клиентов.

Описание устройства защиты

Реле контроля нагрузки С-200 контролирует работу электроустановки и осуществляет ее защитное отключение (или запрещает включение) при обнаружении неисправностей или возникновении аварийных режимов:

• перегрузке по току (трехуровневая защита: перегрузка электродвигателей, заклинивание приводимых механизмов, пробой, короткое замыкание);
• недогрузке по току (потеря нагрузки, холостой ход электродвигателей);
• обрыве в цепи нагрузки;
• обнаружении внутренних утечек тока;
• замыкании внутренних цепей электроустановки на землю.

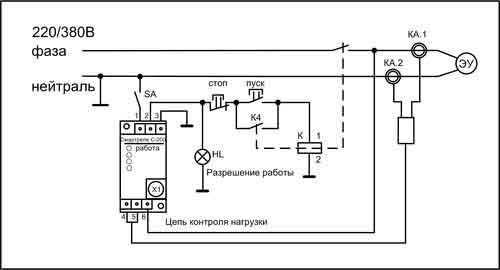

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа реле, включаемого в цепь силового контактора или автоматического выключателя.

Реле обеспечивает запись во внутренней энергонезависимой памяти в реальном времени протокола работы контролируемой электроустановки, осциллограммы аварийных режимов, учет времени наработки, числа нормальных и аварийных отключений и ряд других параметров.

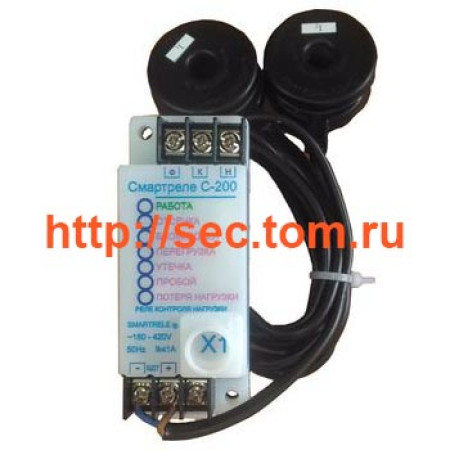

Внешний вид Реле контроля нагрузки С-200

Технические характеристики

Реле контроля нагрузки С-200 изготавливается девяти номиналов: С-200-2.5, С-200-5, С-200-12.5, С-200-25, С-200-50, С-200-125, С-200-250, С-200-500 и С-200-1250 соответствующих пределу контролируемых токов в амперах.

Выбор Реле контроля нагрузки С-200 по мощности электродвигателя

Вес Реле контроля нагрузки С-200 с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей: С-200-2.5, С-200-5, С-200-12.5, С-200-25, С-200-50, С-200-125, С-200-250, С-200-500 и С-200-1250.

• питание реле осуществляется от сети переменного тока напряжением от 180 до 450 В частотой 50 Гц;

• исполнительный контакт реле коммутирует электрическую цепь переменного тока от 0,01 до 1 А при напряжении до 450 В;

• реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40° С при относительной влажности до 98% при температуре +25° С;

• габаритные размеры реле 95х35х42 мм;

средний срок службы - не менее 5 лет;

Комплект поставки Реле контроля нагрузки С-200

Реле контроля нагрузки С-200 с трансформаторами тока - 1шт

Паспорт на Реле контроля нагрузки С-200 - 1шт

Пульт управления ПУ-04С, ПУ-04Л* - 1шт

*Примечание: Пульт управления ПУ-04С, ПУ-04Л входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт Реле контроля нагрузки С-200

Технический паспорт Реле контроля нагрузки С-200 скачать
